品牌：西门子/SIEMENS
名称：电源模块
型号：6EP1333-3BA10

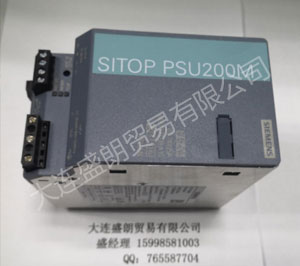

SIEMENS/西门子6EP1333-3BA10 0 SITOP 电源
输入
输入 单相和两相交流

供电电压

● 1 AC 时 120 ... 230 V

● 2 AC 时 230 ... 500 V

● 备注 通过设备上的选择开关设置；V输入> 90/180 V启动

输入电压

● 1 AC 时 85 ... 264 V

● 2 AC 时 176 ... 550 V

广域输入 是的

抗过压能力 1300 Vpeak, 1.3 ms

Ia 额定时的断电桥接，小值 25 ms; at Vin = 120/230 V, typ. 150 ms at Vin = 400 V

电源频率额定值 1 50 Hz

电源频率额定值 2 60 Hz

Wertebereich 47 ... 63 Hz

输入电流

● 输入电压额定值为 120 V 时 2.2 A

● 输入电压额定值为 230 V 时 1.2 A

● 输入电压额定值为 500 V 时 0.61 A

接通电流限制 (+ 25 °C)，大值 35 A

I2t，大值 1.7 A2·s

已安装的输入保险丝 T * A (不可用)

电源线中的保护装置 (IEC 898) 建议在单项运行时所选微型断路器：6A（10A）特性曲线C（B）;要求2相运行时：2极连接的断路器或断路器3RV2011-1EA10 (设置 3.8 A) 或3RV2711-1ED10 (UL 489) 230 V时; 3RV2011-1DA10 (设置 3 A) 或3RV2711-1DD10 (UL489) 400/500 V时

输出

输出 调节后、零电位直流电压

额定 DC 电压额定值 Ua 24 V

总容错，静态 ± 3 %

静态电网调节，约 0.1 %

静态负载调节，约 0.1 %

剩余波纹度双重峰值，大值 50 mV

尖峰双重峰值，大值（频带宽带约 20 MHz） 200 mV

Wertebereich 24 ... 28.8 V

产品功能 可调整输出电压 是的

输出电压的设置 通过电位器

运行显示 24 V 的绿色 LED 正常

信号装置 继电器触点（常开节点，额定值60 V DC / 0.3 A）表示"24V正常"

启动/关闭特性 V输出 超调 约3 %

起动延迟，大值 1 s

电压上升，典型值 50 ms

● Ia 额定电流额定值 5 A

Wertebereich 0 ... 5 A

输出的有效功率 典型 120 W

瞬时过载电流

● 运行期间短路 典型 15 A

过电流持续过载时间

● 运行期间短路 25 ms

恒定的过载电流

● 启动期间短路 典型 6 A
