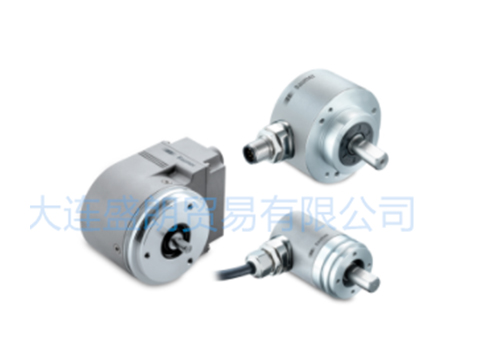

堡盟Baumer绝对值工业编码器

产品详情

品牌堡盟/Baumer
名称绝对值工业编码器
型号 MAGRES EAM360-B - CANopen®

· 磁感应或光感应------根据应用要求提供合适的技术
· 提供多种信号接口和轴类型
· 产品丰富，选型方便
· 紧凑型设计：28 ... 58 mm
· 节省安装空间和安装时间
盲孔型
单圈或多圈编码器 / CANopen®
精确的磁感应技术
测量精度高达±0.15°
额外的增量信号
高防护等级：最高IP67
超强的抗冲击和抗振动能力
电子齿轮功能
技术数据-电气参数
电源电压　　　　 10...30 vDc
典型电流消耗　　 20 mA( 24 VDC，无负载)
初始化时间　　　　170 ms (上电后)
数据时效性　　　　 <1 ms
接口　　　　　　 CANopenR　CANopenR-Lift　 CANopenR＋增量信号
功能　　　　　　多圈单圈
符合的协议　　CANopenR CiADs 301(通讯协议)
DSP 305(LSS协·议)
Ds 406/ DS417(设备协·议)
每圈步数　　 ≤16384/ 14位
圈数　　　　s262144/18位
绝对精度　　 +0,15°(+20土15°C)士0,25°(-40...+85 °C)
感应泉埋　　磁式
编码顺序　　顺时针:正对法兰顺时针旋转时输出值上升
输出方式　　 CAN总线，低电压(3.3 v)，符合标准lSO 11898增量信号:线驱动RS422或推挽式(可选)
增量输出　　1024、2048口4096 ppr(其他值可定制)
输出信号　　 A+，A-，B+。B-
输出频率　　350 KHz
抗干扰性　　EN 61000-6-2
辐射干扰　　EN 61000-6-4
认证　　　　 UL认证/E217823

技术数据–机械参数
尺寸（法兰)　　　　　　　　φ36 mm
轴类型　　　　　　　　　　 φ 10...15 mn (盲孔型)
防护等级(EN 60529)　　　　　IP 65(无轴封)lP67（带轴封)
运行速度　　　　　　　　　 ≤6000 rpm
启动转矩　　　　　　　　　 ≤2 Ncm (+20°C，IP 65)≤2,5 Ncm (+20°C，IP 67)
转子惯量　　　　　　　　　 46,75 gcm2
材质　　　　　　　　　　　外壳:镀锌钢法兰:铝　　空心轴:不锈钢
工作温度　　　　　　　　　 -40...+65°C(参见"概述")
相对湿度　　　　　　　　　　95%
而耐抗性　　　　　　　　　 EN 60068-2-6　抗振动30g,10-2000HzEN 60068-2-27
抗冲击500 g,1 ms
近似重量　　　　　　　　　　 170g
连接　　　　　　　　　　 M12法兰接头，5针M12法兰接头，8针2米直接出线
