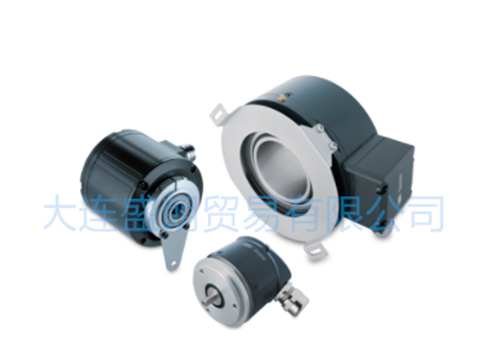

堡盟Baumer绝对值重载编码器

产品详情

品牌堡盟/Baumer
名称绝对值重载编码器
型号 HMG10-B - CANopen®

· 采用创新技术和坚固的重载机械设计
· 精确的光感应或磁感应技术
· 广泛的接口选择，额外的增量信号
· 自发电重载多圈计数器——无需维护，无需电池和齿轮
盲孔型或锥孔型 (1:10)
CANopen®接口
磁感应原理
分辨率：单圈13位，多圈16位
LED状态显示功能
采用"MicroGen"自发电技术的多圈感应原理，无需齿轮或电池
采用混合轴承的两端式轴承系统
特殊防腐蚀保护，防腐等级达CX (C5-M)

技术数据–电气参数
电源电.压　　　　　 10...30 VDC
短路保护　　　　　　是
电流消耗（无负载)　 ≤200 mA
初始化时间　　　　　≤500 ms(上电后)
接口　　　　　CANopenR
功能　　　　　多圈
传输速率　　　10 ... 1000 kBaud
设备地址　　　旋转开关在总线分线盒内
每圈步数　　　8192主 13位
圈数　　　　　65536/ 16位
额外的输出信号　方波TTLHTL，TTL/RS422
感应泉理　　　　磁式
抗干扰性　　　　EN61000-6-2
辐射干扰　　　　EN61000-6-3
可设置参数　　　每圈步数
圈数　　　　　预设值，比例，旋转方向
诊断功能　　位詈或参数错误
状态指示灯　　 DUuO-LED(集成在总线分线盒中)，设备背部有4个LED
认证　　　　　　CE　　UL认证/E217823　 EAC

技术数据–电气参数（超速开关)
开关精度　　　　士2 %(或1数字位)
开关量输出　　　1路输出〔集电极开路，可选配固志继电器)
输出开关容量　　30 VDC;s100 mA
开关时延　　　　≤20 ms

技术数据–机械参数
尺寸（法兰)　　　 φ105 mm
轴类型　　　　　 φ16...20 mm (盲孔型)φ17 mm(锥孔型1:10)
法兰　　　　　　力矩臂支架，可360°任意定位
防护等级(EN 60529)　IP66/ lP 67
运行速度　　　　　≤6000 rprn
超速值范围　　 ns (关闭)=士2...6000 rpm
典型运行转矩　　10Ncm
转子惯量　　　　 950 gcmn2
允许轴负载　　　 ≤450N轴向≤650N径向
材质　　　　　外壳:铝合金轴:不锈钢
防腐蚀保护　　IEC 60068-2-52盐雾试验　室温条件下防腐等级达到ISO12944-2 CX(C5-M)
工作温度　　-40...+85°C
相对湿度　　95%(不结露)
耐抗性　　　 IEC 60068-2-6抗振动30g,10-2000 Hz　 IEC 60068-2-27抗冲击400 g,1 ms
近似重量　　2,2 kg（视版本而定)
连接　　总线分线盒　端子盒，带增星输出
