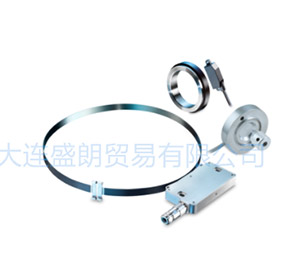

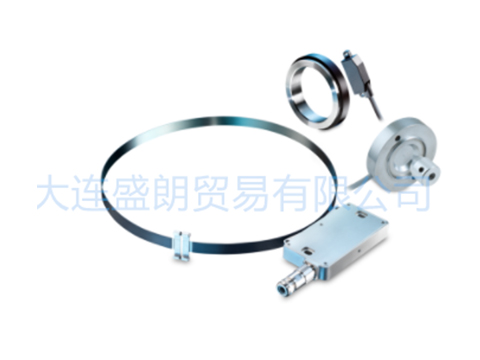

堡盟Baumer无轴承编码器

产品详情

品牌堡盟/Baumer
名称无轴承编码器
型号 EAM500-K-模拟
· 非接触式磁感应原理
· 安装深度浅，节省空间
· 可通过A面或B面接口灵活集成
· 适用于任何轴径的解决方案
· 即使在恶劣的环境下也能可靠运行
磁铁转子孔ø6 mm或M7螺钉
编码器套件单圈/模拟
非接触测量方法
平面设计
整个使用寿命内免维护
专为恶劣环境条件设计
工作温度-40…+85°C
分辨率：12位
冗余版本可用
防护等级IP 67，径向电缆连接
交付时包括磁性转子

技术数据–电气参数
电源电,压　　　　8...30 vDC　12...30 VDC　 5 VDC士10%
反极性保护　　　是(8...30 vDC/ 12...30 VDc)
短路保护　　　　是〔14 VDC或接地)
典型电流消耗　　 22 mA(24 VDC，12 mAlout，无负载，电流输出)
10 mA( 24 VDC，无负载，电压输出)
8 mA(5 VDC，无负载，电.压输出)
初始化时间　　　　≤20 ms(上电后)
接口　　　　　　　模拟量口...10v/0.5...4.5vi4...20 mA/分辨率:12位
功能　　　　　　　单圈
测量范围　　　　　 30°...360°参见物料号
绝对精度　　　　　 ±1,8°(+25°C)
感应原埋　　　　　磁式
抗干扰性　　　　　 EN 61000-6-2
辐射干扰　　　　　 EN 61000-6-3
技术数据–机械参数
尺寸（法兰)　　　　　　 50 mm
轴类型　　　　　　　　　φ6 mn(磁转子安装孔)M7螺钉
轴向误差　　　　　　　 1 ... 3 mm
径向误差　　　　　　　土0,8 mm
防护等级(EN 60529)　　　 lP 67
运行速度　　　　　　　 ≤120 rpm
材质　　　　　　　　　外壳:铝　磁转子:阳极氧化铝
工作温度　　　　　　　-40...+85°C
使用寿命　　　　　　无限制
耐抗性　　　　　　　EN 6O068-2-6 抗振动20 g,10-2000 HzEN 60068-2-27
抗中击50g,11 ms
近似重量　　　　　　　53 g
连接　　　　　　　 0.3米径向电缆出线
