原装进口施耐德标准控制单元

产品详情

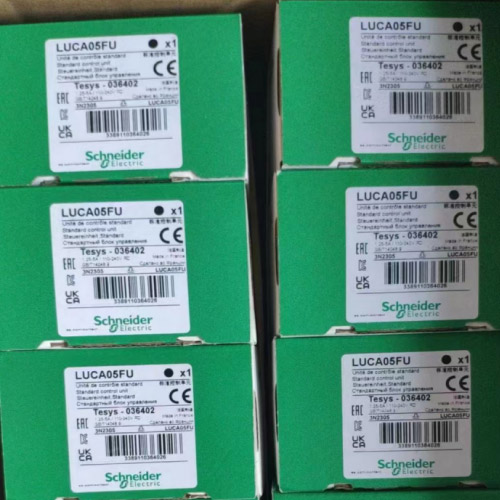

型号：LUCA05FU
名称：原装进口施耐德标准控制单元
适用范围：
Power base LUB12
Power base LUB32
Power base LUB38
Power base LUB120
Power base LUB320
Power base LUB380
Reversing contactor breaker LU2B12FU
Reversing contactor breaker LU2B32FU
Reversing contactor breaker LU2B38FU

额定工作电压：690 V AC
网络频率：40...60 Hz
负载类型：三相电动机 - 冷却: 自冷却
电动机功率 (kW)：
1.5 kW 在…上 400...440 V AC 50/60 Hz
2.2 kW 在…上 500 V AC 50/60 Hz
3 kW 在…上 690 V AC 50/60 Hz
热脱拖扣等级：
等级 10 - 频率限制: 40…60 Hz - 温度补偿: -25…70 °C 符合 IEC 60947-6-2
等级 10 - 频率限制: 40…60 Hz - 温度补偿: -25…70 °C 符合 UL 508
脱扣阈值：
14.2 x Ir +/- 20%
典型功耗：
280 mA 在…上 110...240 V AC 闭合时的I最大值带有 LUB12
280 mA 在…上 110...240 V AC 闭合时的I最大值带有 LUB32
280 mA 在…上 110...240 V AC 闭合时的I最大值 with LUB38
280 mA 在…上 110...220 V DC 闭合时的I最大值带有 LUB12
280 mA 在…上 110...220 V DC 闭合时的I最大值带有 LUB32
280 mA 在…上 110...220 V DC 闭合时的I最大值 with LUB38
35 mA 在…上 110...240 V AC I rms 密封带有 LUB12
25 mA 在…上 110...240 V AC I rms 密封带有 LUB32
25 mA 在…上 110...240 V AC I rms 密封 with LUB38
35 mA 在…上 110...220 V DC I rms 密封带有 LUB12
25 mA 在…上 110...220 V DC I rms 密封带有 LUB32
25 mA 在…上 110...220 V DC I rms 密封 with LUB38
热消散：
2 W 适用控制回路带有 LUB12
3 W 适用控制回路带有 LUB32
3 W 适用控制回路 with LUB38
动作时间：
35 ms 开口带有 LUB12 适用控制回路
35 ms 开口带有 LUB32 适用控制回路
35 ms 开口 with LUB38 适用控制回路
50 ms 闭合带有 LUB12 适用控制回路
50 ms 闭合带有 LUB32 适用控制回路
50 ms 闭合 with LUB38 适用控制回路
标准：
EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, 带有相间隔板
DIN 3852-Y, 带有相间隔板
抗瞬时脉冲能力：2 kV 等级 3 串行链接符合 IEC 61000-4-4
4 kV 等级 4 除串行链路外的所有电路符合 IEC 61000-4-4

额定绝缘电压：
690 V 符合 IEC 60947-6-2
600 V 符合 UL 60947-4-1
600 V 符合 DIN 3852-Y
额定冲击耐受电压：
6 kV 符合 IEC 60947-6-2
电路安全隔离::
400 V 安全特低电压控制电路和辅助电路之间符合 IEC 60947-1
400 V 安全特低电压控制或辅助电路和主电路之间符合 IEC 60947-1
固定模式:插入式 (前面板)
宽度:45mm 高度：66mm 深度：60mm 净重：0135kg
IP 保护等级：IP20 前面板或接线端子符合 IEC 60947-1
IP20 其他方面符合 IEC 60947-1
IP40 前面板外部连接区域符合 IEC 60947-1
抗辐射电磁干扰：10 V/m 3 符合 IEC 61000-4-3
抗静电放电：8 kV 水平 3 隔空符合 IEC 61000-4-2
8 kV 水平 4 接触符合 IEC 61000-4-2
